POPIS
Oblast použití vysokotlakého napájecího čerpadla

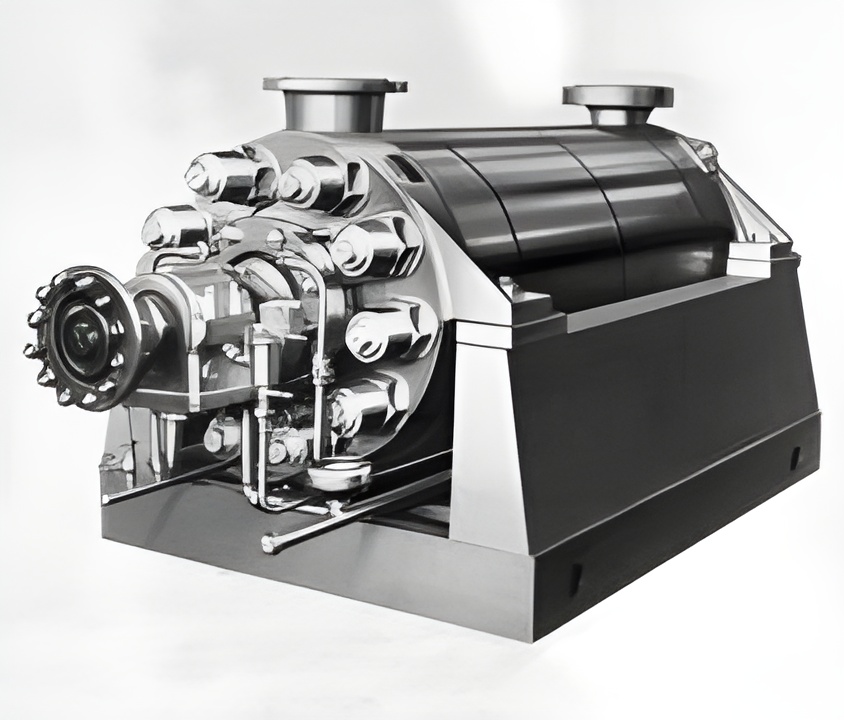

Napájecí čerpadlo CHN a CHP je určeno pro napájení parních kotlů o vysokých tlacích a teplotách a patří mezi nejdůležitější pomocná zařízení parních centrál, na jejichž chodu závisí bezpečný a trvalý provoz celého kotelního zařízení, zejména s malým vodním obsahem.Konstrukční provedení čerpadla
Vysokotlaké napájecí čerpadlo sestává ze sacího a výtlačného tělesa, mezi nimiž jsou vloženy jednotlivé články. Počet vložených článků je závislý na požadovaném provozním tlaku. Účelná konstrukce s vhodně vyřešenými patkami ve výši osy hřídele na sacím a výtlačném tělese zamezuje dilatačním účinkům, které by mohly nepříznivě ovlivnit souosost celého soustrojí.Materiálové provedení čerpadla
Kvůli vysoké odolnosti vůči korozivním a erozivním účinkům jsou hydraulické díly převážně z nerezavějících materiálů, obzvláště v náročných podmínkách se uplatňuje až celonerezové provedení. Ve výběru materiálů se odrážejí získané zkušenosti z provozu těchto čerpadel v elektrárnách v tuzemsku i zahraničí.Použití jiných materiálů po dohodě.Ucpávka
Hřídelová ucpávka, provedené v samostatných a snadno vyjímatelných tělesech s intenzivním vodním chlazením, má účinné těsnění měkkými provazcovými kroužky.Technické parametry čerpadla CHN a CHP
CHNMaximální teplota dopravované kapaliny: 180 °CPrůtok čerpadla: Q = 12 - 55 l/sDopravní výška: H = do 1200 mCHPMaximální teplota dopravované kapaliny: 180 °CPrůtok čerpadla: Q = 30 - 100 l/sDopravní výška: H = do 2200 m
