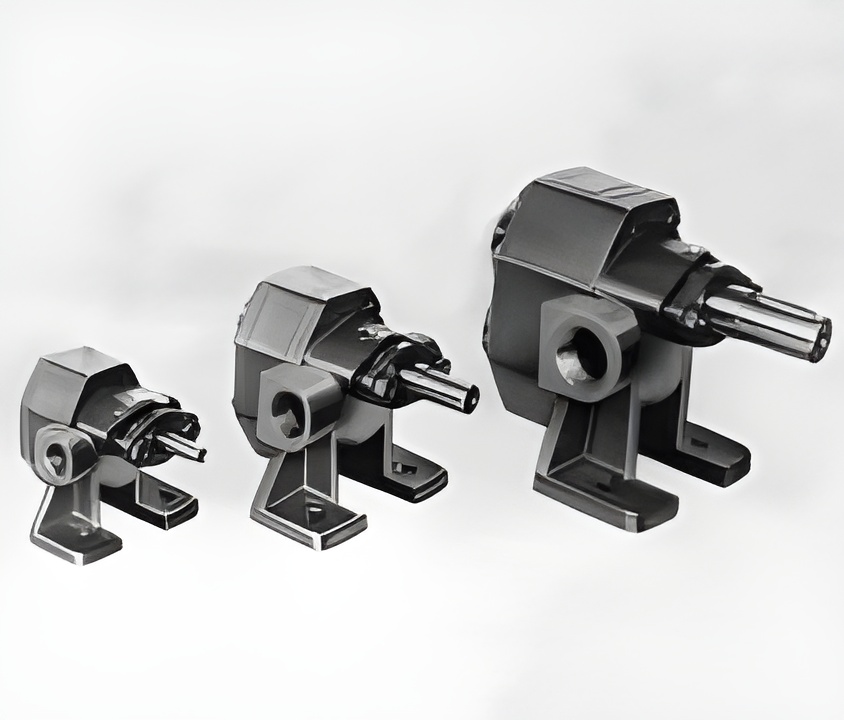

Čerpadla ZOP, ZOT, ZOM

Oblast použití zubového čerpadla

Zubové čerpadlo ZOP se používá při čerpání olejů a dále různých netuhnoucích a nekrystalizujících viskózních kapalin, jako např. tuků, mýdlových vod, emulzí, apod.,ve strojírenských oborech, v některých chemických provozech aj. Vhodné je jejich použití také jako tlakového zdroje v hydraulických systémech a zejména v mazacích a chladících zařízeních různých strojů a mechanismů.

Konstrukční provedení čerpadla

Čerpadlo ZOP je horizontální zubové čerpadlo s ozubenými koly s vnějším ozubením. Sací a výtlačné hrdlo je uspořádáno vodorovně a protilehle na bočních stranách čerpadla.Hrdla u velikostí 3 až 125 mají vnitřní trubkový závit, u velikostí 250 až 1000 jsou přírubová.

Materiálové provedení čerpadla

Těleso, štíty, topný štít a topná podložka jsou vyrobeny z šedé litiny. Ozubená kola jsou z ušlechtilé uhlíkové nebo slitinové kalené oceli.ZOP, ZOT - hřídele z ušlechtilé uhlíkové oceli (povrchově kalené) a ložisková pouzdra z bronzu nebo ložiskové litinyZOM - těleso čerpadla a spojovací lucerna jsou ze šedé litiny, hřídele jsou z uhlíkové oceli (povrchově kalené), ozubená kola z uhlíkové oceli a ložisková poudra z legované litiny

Ucpávky

Ucpávka hnacího hřídele může být měkká šňůrová nebo mechanická.

Technické parametry čerpadla ZOP, ZOT, ZOM

• ZOM max. teplota dopravované kapaliny 60 °C
• ZOP max. teplota kapaliny 80 °C
• ZOT max. teplota kapaliny 130 °C

ZOT, ZOPDopravní tlak: max. 2,5 MPAPrůtok: 0,033 - 17,02 l/sOtáčky: 720 – 1450 ot./minZOMDopravní tlak: max. 1 MPAPrůtok: 0,052 – 2,65 l/sOtáčky: 960 – 1450ot./min
