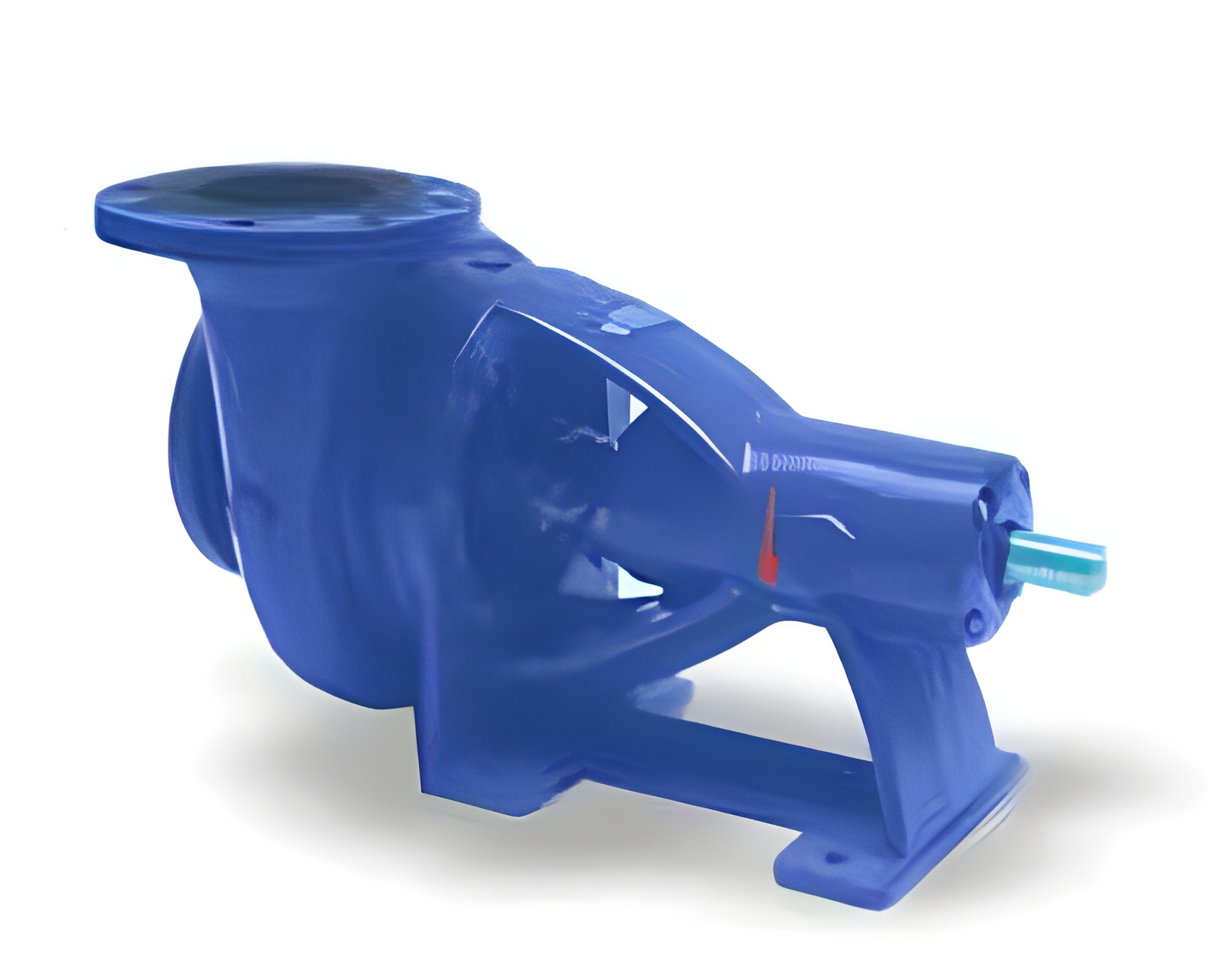

Čerpadlo NVA
Spirální čerpadlo
POPIS
Oblast použití spirálního čerpadla
Čerpadlo NVA je určeno pro čerpání čistých, mechanicky mírně znečištěných kapalin s obsahem pevných nevydírajícíh látek do 2 % hmotnosti. Své uplatnění nachází při čerpání užitkové, studniční, říční vody, dále také kondenzátu v horkovodních systémech.Konstrukční provedení čerpadla
Spirální čerpadlo je vyrobeno jako jednostupňové spirálové kozlíkové. Hydraulickou část tvoří spirála, v které je oběhové kolo s jednostranným vstupem (uzavřené provedení). Mechanickou část tvoří ložiskové kolo, kde ve dvou radiálních valivých ložiskách je uložená hřídel. Čerpadlo je pravotočivé.Materiálové provedení čerpadla
LN – spirálová skříň, sací víko, oběhové kolo a ložiskový kozlík jsou vyrobený z šedé litiny. Těsnící kruh je z bronzu. Hřídel a pouzdro hřídele je z konstrukční oceli.LC – těsnící kroužky jsou z materiálu šedá litina, ostatní díly jsou ze stejného materiálu, jako u provedení LN.LB – oběhové kolo, matice oběhového kola jsou z materiálu bronz. Ostatní díly jsou stejné jako u provedení LN.Materiálové provedení čerpadla se volí podle čerpané kapaliny.Ucpávka
Spirální čerpadlo disponuje provazcovými ucpávkami. U celé řady NVA je možnost použití mechanické ucpávky.Technické parametry čerpadla NVA
Rozsah kyselosti čerpaného média pH při 20 °C:- materiálové provedení LC, LN: 6 - 8
- mat. provedení LB: 6 - 7,5
